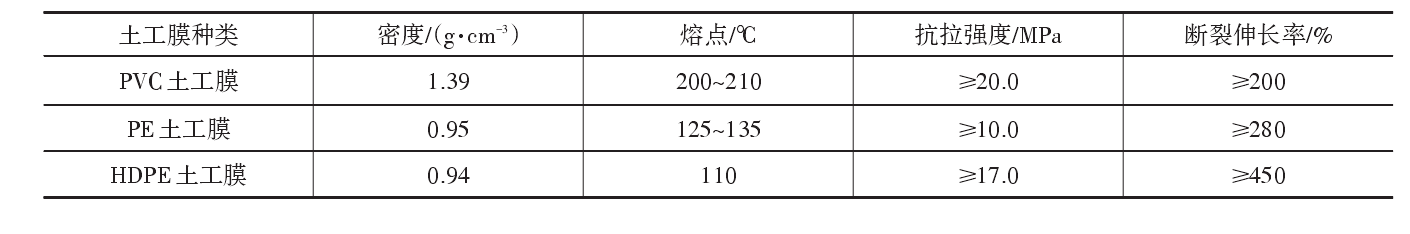

现有午夜神马福利膜分为常规午夜神马福利膜和复合午夜神马福利膜。聚合物、沥青和合成橡胶是常规午夜神马福利膜的主要原材料，其中又以聚合物为主。聚合物午夜神马福利膜的生产方式有3种，分别是吹塑法、压延法和挤压法。常规午夜神马福利膜按聚合物种类划分，可主要分为聚氯乙烯（PVC）午夜神马福利膜、聚乙烯（PE）午夜神马福利膜和高密度聚乙烯（HDPE）午夜神马福利膜，它们的物理力学指标如表1所示。

PVC午夜神马福利膜的密度、熔点和抗拉强度在三者之中最大。优点是在施工期间和运行期间，午夜神马福利膜能承受更大的拉应力，更不易损坏，且能更好地适应极端高温工况；缺点是每片午夜神马福利膜之间的焊接困难，且由于密度过大，相同体积的午夜神马福利膜需要更多

的车辆运输，这会导致造价上升及效率下降。

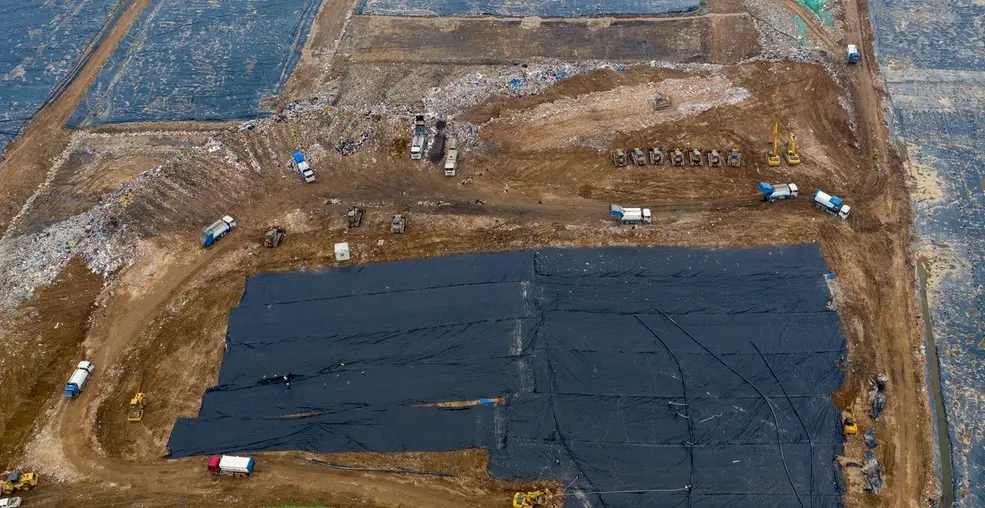

HDPE午夜神马福利膜的密度、熔点在三者之中最低，抗拉强度中等，断裂伸长率最高。优点是由于密度低，运输所产生的费用下降且效率提升；断裂伸长率高说明HDPE午夜神马福利膜的塑形优良，抗冲击性能好；熔点低表明每片午夜神马福利膜之间的焊接容易。缺点是熔点最低，不能用于极端高温工况。另外，HDPE是一种结晶度高、非极性的热塑性树脂，具有耐化学品的特性，当废料场含有不确定的化学成分时，可优先选用HDPE午夜神马福利膜。

PE午夜神马福利膜在三者之中，密度低，熔点、断裂伸长率中等，抗拉强度最低。优点是PE午夜神马福利膜易运输，所产生的费用低且工作效率高，熔点中等代表了每片午夜神马福利膜焊接容易且能适应极端温度工况，断裂伸长率中等代表了PE午夜神马福利膜拥有良好的塑形，有一定的抗冲击性能。缺点是抗拉强度最低，PE午夜神马福利膜在施工期和运行期间，所能承受的拉应力有限，容易发生破坏。

复合午夜神马福利膜是在常规午夜神马福利膜的基础上通过一些特定的制造方法，将午夜神马福利织物附着在常规午夜神马福利膜上，形成复合形式的午夜神马福利膜。复合午夜神马福利膜制造方法有流延和压延。常用的复合午夜神马福利膜有一布一膜和两布一膜。

由于午夜神马福利织物的加入，复合午夜神马福利膜比常规午夜神马福利膜拥有更高的抗拉强度，且午夜神马福利织物作为午夜神马福利膜的保护层，可以大大增强午夜神马福利膜的防破坏能力，另外，复合午夜神马福利膜的界面剪切性能也优于常规午夜神马福利膜。对于较厚的午夜神马福利织物，复合午夜神马福利膜还具备沿织物平面方向在其内部传输水和气的能力。
